Comment concevoir des structures revêtues de céramique pour les pipelines d’injection de charbon PCI de haut fourneau ?

Les systèmes d'injection de charbon pulvérisé (PCI) de haut fourneau exigent un transport de matériaux cohérent et sans problème pour les flux de travail de fusion normaux. À l’intérieur du pipeline, les fines particules de charbon se déplacent à des vitesses élevées et continuent de heurter la paroi interne pendant de longues heures de fonctionnement. Même si le charbon pulvérisé semble mou par rapport au minerai dur, un transfert pneumatique prolongé usera progressivement les composants des canalisations. Les coudes de tuyaux sont ceux où les changements de direction d'écoulement subissent le plus de dommages.

Les exploitants d’usines sont fréquemment confrontés à ces problèmes pratiques :

· Forte érosion du matériau sur les sections de coude

· Amincissement progressif des parois sur les segments de canalisations locaux

· Fuite inattendue du pipeline entraînant des temps d'arrêt imprévus

· Remplacement fréquent des pièces pour les sections de tuyaux très usées

Pour résoudre ces problèmes, le revêtement en céramique résistant à l’usure est devenu une option de protection courante pour les zones à forte usure des pipelines PCI. Cependant, le simple fait de poser des carreaux de céramique sur l'intérieur des tuyaux ne garantira pas la durée de vie attendue. Les ingénieurs doivent adapter la disposition des revêtements en fonction des modèles d'usure réels tout au long du circuit de transport.

Quels déclencheurs s'usent sur les pipelines PCI de haut fourneau ?

Les dommages aux canalisations proviennent rarement du flux d’air lui-même. La véritable force motrice réside dans les particules de charbon solides transportées dans le courant d’air. Lors d'un fonctionnement à des débits de transport élevés :

· Les particules solides frappent à plusieurs reprises contre les surfaces intérieures des tuyaux.

· Les grains de charbon fins génèrent une abrasion par glissement persistante.

· La redirection du flux crée des points d'érosion concentrés.

Le degré d'usure est contrôlé par plusieurs variables de terrain : la taille des particules de charbon, la vitesse de transport réelle, la pression de service du système, la stabilité du débit et la disposition géométrique des tuyaux. Étant donné que les conditions de travail diffèrent d'un segment de canalisation à l'autre, une solution de revêtement universelle ne peut pas fonctionner correctement sur l'ensemble du réseau PCI.

Zones à forte usure à noter sur les pipelines d’injection de charbon

Les dommages dus à l'usure ne se répartissent pas uniformément sur toute la longueur du tuyau ; il se concentre sur plusieurs positions typiques.

1. Coudes et coudes de tuyaux

Les unités coudées se distinguent comme étant le lieu de défaillance le plus fréquent. Lorsque le charbon pulvérisé change de direction, les particules continuent d’avancer sous l’effet de l’inertie et s’écrasent sur l’arc extérieur des virages. Cet impact concentré fait que les coudes se dégradent beaucoup plus rapidement que les conduites droites.

2. Réducteurs et joints de transition de diamètre

Un changement soudain de la taille des tuyaux perturbe le flux d’air et réorganise la distribution des particules. Un écoulement turbulent prend ici forme et entraîne un affouillement inégal des matériaux. Sans protection adéquate contre l’usure, les réducteurs se transforment en maillons faibles qui nécessitent une inspection et un entretien réguliers.

3. Entrées d'alimentation et segments de tuyaux à grande vitesse

Aux points d'alimentation et dans les sections à vitesse d'écoulement élevée, la fréquence des collisions de particules augmente fortement. Ces emplacements doivent faire l’objet d’une attention particulière lors de la planification de la protection contre l’usure.

Conception pratique de structure doublée de céramique pour différentes sections de tuyaux

Les acheteurs d'usines et les ingénieurs de projet devraient adapter les formes de revêtement aux conditions de travail locales au lieu d'appliquer un revêtement identique partout.

Segments de tuyaux droits

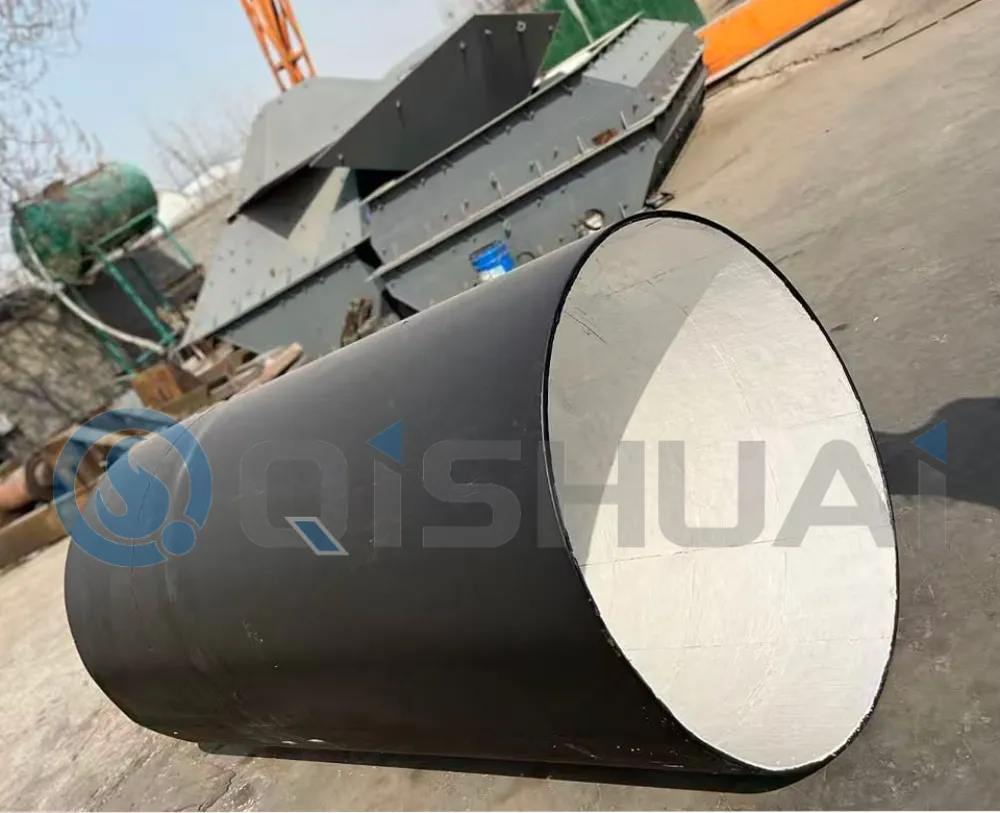

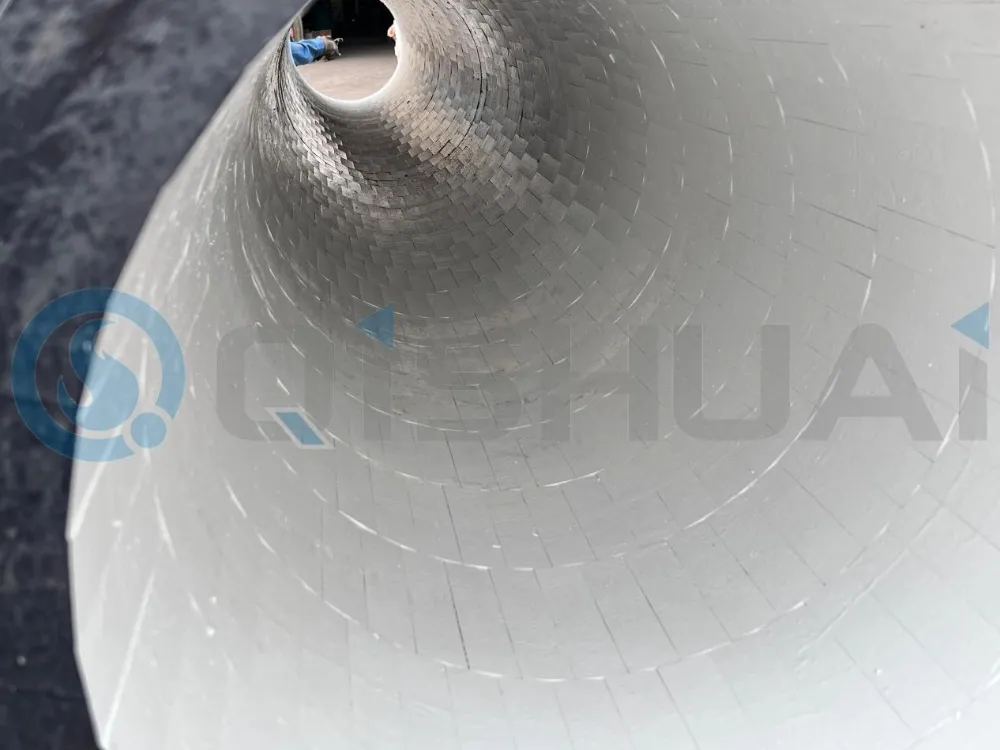

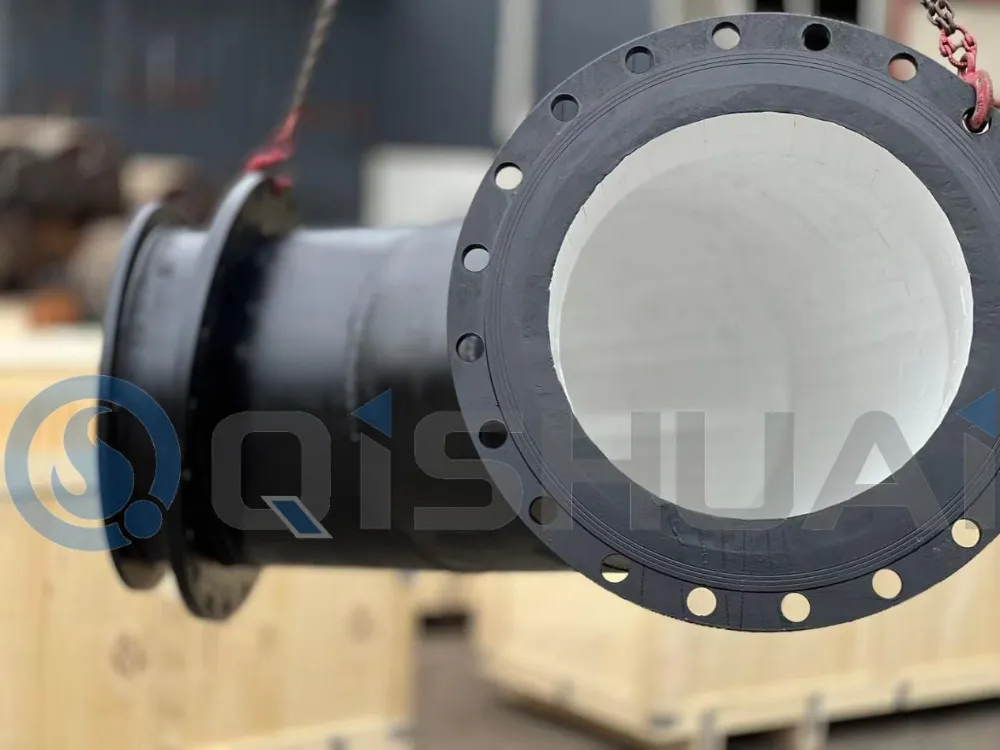

Les sections droites de pipeline subissent généralement un frottement de glissement uniforme. Les manchons en céramique d'alumine intégrés ou les canalisations préfabriquées revêtues de céramique sont parfaits pour ces sections. Cette configuration offre une surface intérieure continue résistante à l'usure, préserve un flux de matériau fluide et ralentit l'abrasion des parois pour le transport de poudre à long terme. Shandong Qishuai Wear Resistance Equipment Co., Ltd. fournit des ensembles complets de séries de tuyaux composites couvrant les tronçons droits, les coudes et les pièces de transition pour les rénovations du système PCI et les projets de nouvelle construction.

Sections coudées et courbées

Les coudes supportent des charges combinées d'impact et de friction plus fortes que les tuyaux droits, un renforcement est donc essentiel. Les options éprouvées sur site comprennent des manchons en céramique de type fendu, des coudes préfabriqués revêtus de céramique et des zones d'usure en céramique localement épaissies. Pour les sites d'exploitation soumis à un impact de particules très important, les produits de la série composite caoutchouc-céramique peuvent être sélectionnés pour absorber les chocs et réduire le risque d'écaillage de la céramique. Notre portefeuille de produits comprend également la série de soudage par recouvrement en carbure de chrome pour des solutions alternatives de protection contre l'usure dans des scénarios de travail spéciaux, tandis que la série céramique en carbure de silicium peut être envisagée pour un service combiné extrême contre la corrosion et l'abrasion comme choix de matériau alternatif.

Segments de réduction et de transition

En plus de résister à l’usure, les réducteurs doivent maintenir une transition matérielle constante. Lors de la conception d'un revêtement en céramique pour ces pièces, veillez à ce que les transitions de contour intérieur soient douces, évitez les mutations brusques du chemin d'écoulement et réduisez les tourbillons turbulents. Les composants céramiques segmentés assemblés s'adaptent mieux à la géométrie complexe du réducteur que les revêtements monolithiques dans la plupart des cas.

Comment choisir la qualité de céramique appropriée pour le service de pipeline PCI

Le choix des matériaux dépend de l'intensité de l'usure sur site et des cycles de fonctionnement attendus.

Doublure en céramique d'alumine à 92 %est adapté au transfert de charbon pulvérisé de niveau général avec une abrasion modérée. Il équilibre une résistance à l'usure décente et un budget de projet pour les conditions de travail PCI courantes.

Doublure en céramique d'alumine à 95 %est adapté à une production continue à long terme avec des exigences d'usure plus élevées. Il présente une densité de matériau plus élevée, de meilleures performances anti-abrasion et des cycles de service prolongés, largement adoptés dans de nombreux projets d'injection de charbon de haut fourneau de grande capacité.

Structure composite caoutchouc-céramique Recommandé pour les circonstances avec un fort impact de particules, une vitesse d'écoulement élevée et des charges de choc mécanique. La couche de caoutchouc au support dissipe la force d'impact et réduit le risque de fragmentation de céramique.

Optimisations des pipelines auxiliaires pour ralentir la dégradation des composants

Le revêtement en céramique constitue une mesure clé plutôt qu’une solution globale. La disposition globale des canalisations influence également la durée de vie réelle.

Gérez la vitesse de transport de manière raisonnable. Une vitesse d'écoulement plus élevée amplifie l'énergie d'impact des particules. Le réglage du système devrait garantir une livraison stable du charbon sans rechercher une vitesse inutilement élevée.

Adoptez une disposition des coudes à grand rayon. Un grand rayon de courbure atténue les impacts brusques de particules, supprime les turbulences et atténue l'affouillement local concentré.

Minimisez les perturbations inutiles du débit. Essayez d'éviter les changements brusques de diamètre, les coudes brusques à rayon court et les joints de tuyaux mal alignés afin que la charge d'usure soit répartie plus uniformément.

Standardisez les procédures d’installation sur site. Même les composants en céramique haut de gamme tomberont en panne prématurément en cas de mauvaise qualité d'ajustement. Le traitement de surface du substrat en acier, l’application d’adhésif, l’alignement des carreaux de céramique et le contrôle des espaces entre les joints sont tous très importants. Une surface intérieure lisse aide à prévenir l’abrasion secondaire provoquée par des turbulences supplémentaires.

Le revêtement en céramique arrêtera-t-il complètement l’usure du pipeline PCI ?

Le revêtement en céramique ralentit considérablement la dégradation des tuyaux, mais il ne peut pas éliminer complètement l’usure. Les performances réelles du service dépendent des caractéristiques du matériau du charbon, des paramètres de transport réels, de la disposition des pipelines et de la qualité d'exécution de l'installation sur site. La valeur fondamentale du revêtement céramique réside dans la prolongation des intervalles de maintenance et la réduction de la fréquence de remplacement des composants des circuits PCI des hauts fourneaux.

Pensées finales

La conception rationnelle d’une structure à revêtement céramique pour les canalisations d’injection de charbon des hauts fourneaux commence par l’identification de l’endroit et de la manière dont l’usure se produit. Les sections de tuyaux droites reposent sur des manchons continus en céramique d'alumine ; les coudes nécessitent une protection anti-impact renforcée ; les réducteurs de transition nécessitent des structures de revêtement maintenant une transition de matériau stable.

Les ingénieurs en approvisionnement peuvent évaluer les solutions céramiques à base d'alumine ainsi que des options alternatives, notamment la série de soudage par recouvrement en carbure de chrome, la série de composites caoutchouc-céramique et la série de tuyaux composites en fonction des paramètres du site. L'association d'un matériel de revêtement approprié avec une disposition optimisée des pipelines permet aux installations PCI d'obtenir une durée de vie plus longue des composants, moins d'arrêts de production et un fonctionnement plus stable des hauts fourneaux.

Au lieu de simplement spécifier des carreaux de céramique plus épais, il est plus logique de personnaliser les schémas de revêtement en fonction des conditions réelles de travail du transport du charbon. Si vous recherchez des composants de tuyaux résistants à l'usure pour la modernisation PCI des hauts fourneaux ou de nouveaux projets de construction, n'hésitez pas à envoyer un e-mail à notre équipe de Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Partagez les dimensions de votre pipeline, les paramètres de qualité du charbon et les conditions d'exploitation, et nous élaborerons des suggestions de produits ciblées pour votre projet.
